3P+净水控制系统

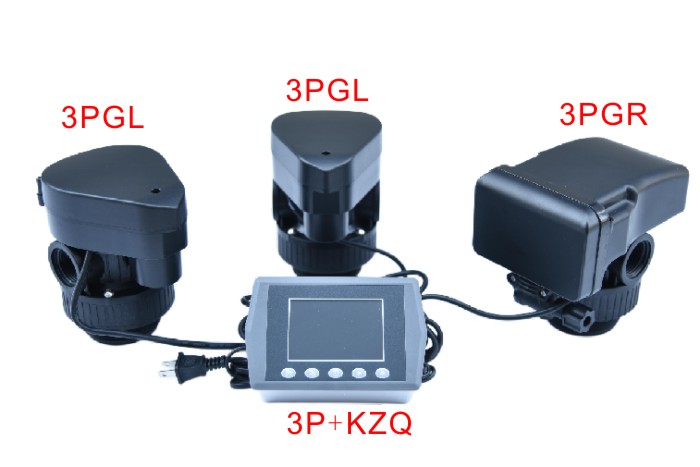

3P+系列净水控制系统，集中控制多个阀体，控制器与阀体分离，可装在中央控制柜面板上，各阀体所控制的工艺参数同一界面设定，高压泵控制输出，原水开关信号输入，纯水开关信号输入，TDS输入，排污流量计量计显示，进水总流量计流量控制各个阀体切换和显示，可广泛应用于反渗透系统，超滤系统，预处理集中控制。
系统显示

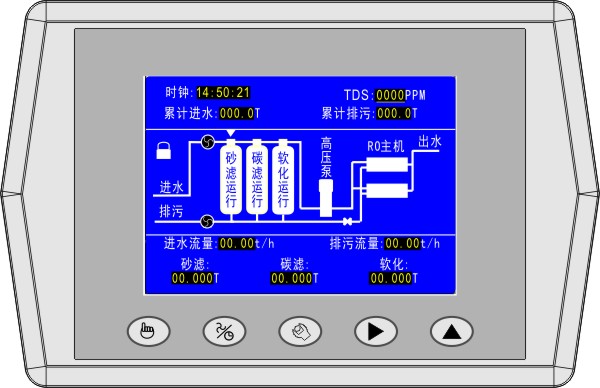

3P+RO反渗透系统显示

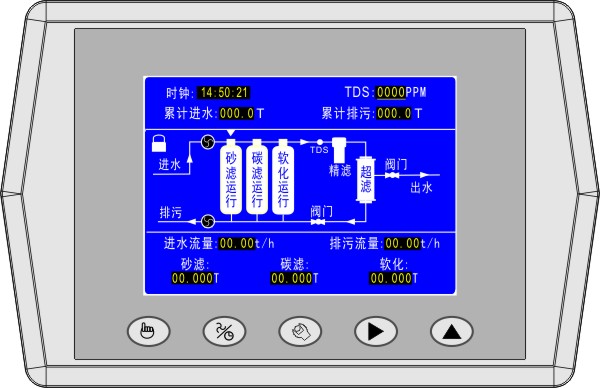

3P+ULTRA超滤系统显示

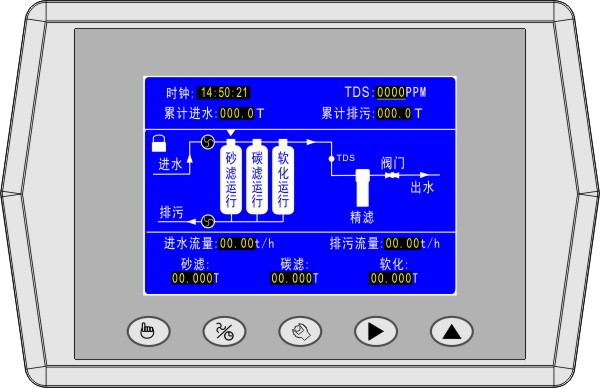

3P+前置净化系统显示

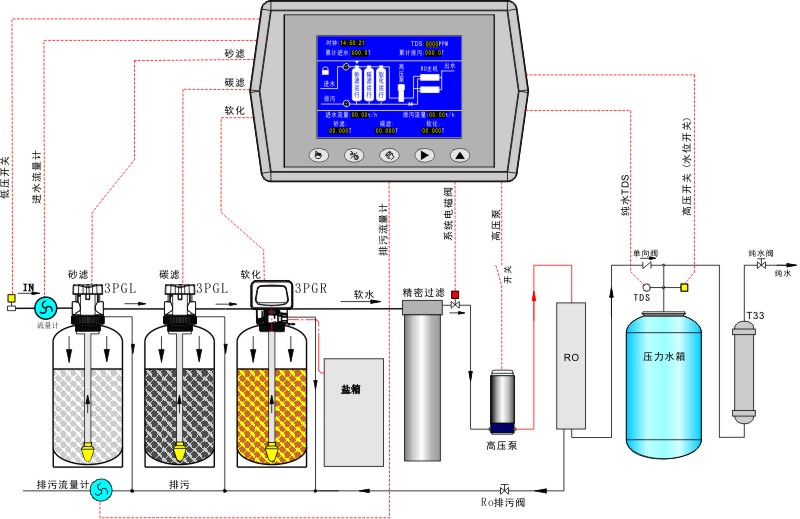

控制原理图（RO系统为例）
|
配置型号、参数及连线定制长度:
系统型号 |
3P2+RO反渗透系统 |
3P4+RO反渗透系统（E） |
3P10+RO反渗透系统 |
3P2+ULTRA超滤系统 |
3P4+ULTRA超滤系统（E） |
3P10+ULTRA超滤系统 |
3P2+前置净水系统 |
3P4+前置净水系统（E） |
3P10+前置净水系统 |
控制阀接口 |
G3/4" |
G1" |
G1½" |
进水流量计 |
3/4”LLJ线长:__cm |
1”LLJ线长：___cm |
1.5”LLJ线长：___cm |
排污流量计 |
3/4”LLJ线长:__cm |
1”LLJ线长： _ cm |
1.5”LLJ线长：___cm |
控制阀名称 |
砂滤 |
碳滤 |
软化 |
砂滤 |
碳滤 |
软化 |
砂滤 |
碳滤 |
软化 |
控制阀型号 |
3P2GL |
3P2GL |
3P2GR |
3P4GL |
3P4GL |
3P4GR |
3P10GL |
3P10GL |
3P10GR |
数据线长度： |
_____cm |
____cm |
____cm |
_____cm |
____cm |
_____cm |
____cm |
____cm |
____cm |
中心管 |
26.7mmOD |
32mmOD（E=26.7mmOD） |
50mmOD |
产水量 |
≤4t/h |
3t/h～6t/h |
6t/h～15t/h |
