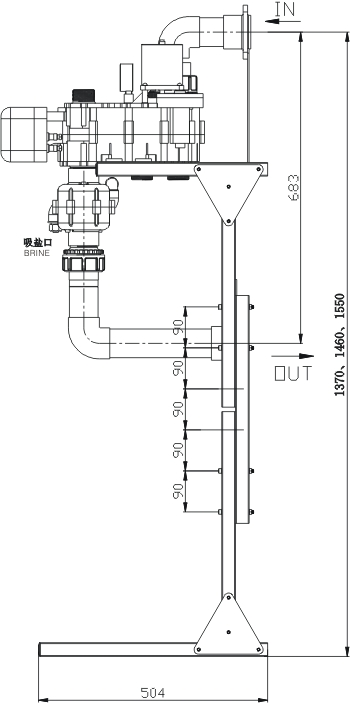

RF20双罐侧装浮床控制阀

最大产水量:25T/h

产品介绍 高硬水软化

----RF双罐浮床平面多路阀、实现了同时产水交替再生的浮床软化工艺,集成了吸盐射流器和盐水流量计和盐水电动阀,和软水流量计一起,保证了软化、吸盐和盐厢补水全部按照设定水量完成,只要在出厂时按原水硬度设定好相应运行参数,能够始终保证设备的稳定运行,保证软化水质和盐耗,盐水电动阀和盐阀的共同作用实现盐厢补水的双保险。



控制面板

推荐配置

型号

RF20-10

RF20-15

RF20-20

RF20-25

额定制水量

10吨/小时

15吨/小时

20吨/小时

25吨/小时

额定运行压差

0.08MPa

0.10MPa

0.12MPa

0.15MPa

运行流速

25-65米/小时

再生剂比耗

1:1.4或82g/mol

电源及功耗

交流电源220V;功耗0.03kw

软化残硬

≤0.03mmol/L

原水硬度

Ⅰ:≤6mmol/L;Ⅱ:≤12mmol/L;Ⅲ:≤20mmol/L(参考原水报告);

自用水率

≤5%(与原水硬度有关)

交换罐
(上下4"-8UN)
(个数×直径×有效直立高度)

2-直径450×1368

2-直径500×1636

2-直径600×1636

2-直径750×1600

2-直径450×1650

2-直径600×1800

2-直径600×1800

2-直径750×1800

依照原水硬度和TDS值设计

盐箱容积

350升

500升

500升

800升

适配盐阀
YF600(吸盐管PU外径12.7mm)

树脂装填量

交换罐容积的90%-95%

布水器(4"-8UN)

BSQ-S4-50-40 BSQ-S4-50-60 BSQ-S4-50-100 BSQ-S4-50-120

电磁阀(先导式)

DF40-1

DF50-1

进出水管径

DN40

DN40

DN50

DN50

注:1、通常情况下,设备运行使用流量模式,但时间模式的参数必须根据"安装使用手册"提供相应型号的工位时间进行设定,因为流量模式下的再生是以所设定盐水量(升)和调用时间模式下的再生时间(分钟)双重控制,以盐水量提前递减到"零"为准.

*清洗时间与出水管背压有关,所设定时间须保证清洗结束前3分钟内排污口无味为准。

2、内部管道尺寸确定

相关配件



盐阀YF600

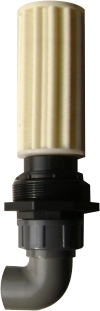

布水器
过滤器
进水电磁阀



控制原理简图



说明书下载
