输入输出控制说明



说明：
A、任何一个阀在再生(反洗)和清洗（正洗）位置时，都会送出锁定信号
B、任何一个阀从软化（运行）位置进入再生（反洗）位置时，无论是时间模式或流量模式，都要读取互锁线上的锁定信号，如果有锁定信号（即其它阀在再生或清洗状态），则继续出水等待锁定信号的解除，这时软化（运行）指示灯闪烁。直到其它阀完成再生（反洗）或清洗（解除了锁定信号），该阀开始再生（反洗）和清洗（正洗），并发出锁定信号。
C、输出板上的S1、S2插座没有顺序关系，互锁线可以插在任何一个位置。
D、当只有一个阀工作时，可以不插互锁线。
E、当多个阀工作时，如果不需要互锁，就不插互锁线，每个阀都可以独立工作

2．外部控制接口

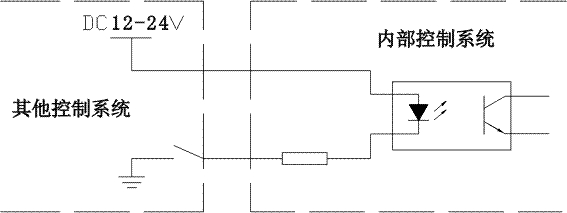

该阀可以通过外部其他控制系统控制进入再生(反洗)、清洗(正洗)或软化状态，外部控制系统给出的电压信号等同于按了一下手动转位(SHIFT)按钮。



3．继电器输出接口（CC）
⑴．继电器的接点容量为5A/250V。
⑵．继电器输出端口中，NO为常开端，COM为公
共端，NC为常闭端。
⑶．在连接继电器输出时，AC220V电源输入端需接漏电断路器。

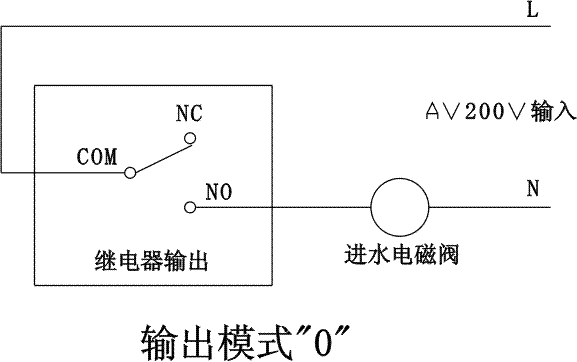

当输出模式为0（电磁阀模式）时，继电器的输出可以控制进水口的电磁阀，阀门转位时，电磁阀关闭，转位结束后，电磁阀打开。

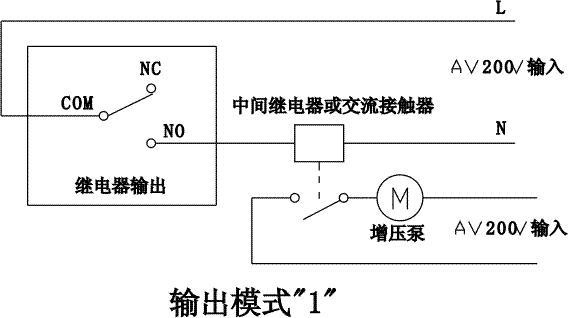

当输出模式为1（增压泵模式）时，继电器的输出可以控制进水口的增压泵，在再生(反洗)和清洗(正洗)位置时增压泵打开，软化位置时，增压泵关闭。转位时，增压泵关闭。
